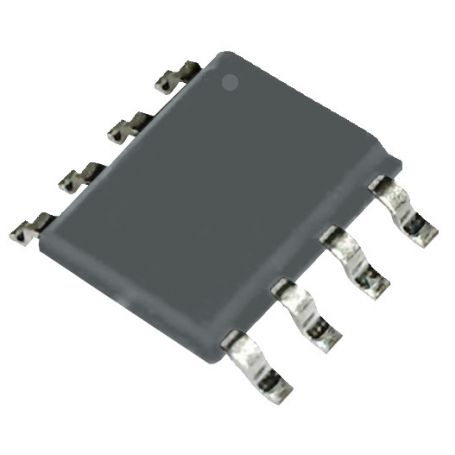

PCA9536 - Extension 4 entrées/sorties - SOIC8 - I2C
PCA9536 GPIO Expander
- 4 Entrées/sorties
- 2.3 à 5.5V
- Interface: I2C
- SOIC8
Paiements sécurisés
Les paiements sont sécurisés par LyraCollect, une société de collecte de paiements française
Les paiements sont sécurisés par LyraCollect, une société de collecte de paiements française
Multiples solutions de livraison
Il est possible de se faire livrer chez soi, en point relais ou retirer sur rendez-vous chez MCHobby
Il est possible de se faire livrer chez soi, en point relais ou retirer sur rendez-vous chez MCHobby
Colis emballés avec soin et efficacité
Nous préparons, emballons et expédions vos commandes avec un grand respect et un grand soin.
Nous préparons, emballons et expédions vos commandes avec un grand respect et un grand soin.
GPIO Expander 4 bits sur bus I2C
Malgré sa petite taille, ce composant CMS sait se montrer fort utile lorsque que l'on a seulement besoin de quelques GPIOs supplémentaires.
Découvert sur un produit de National Control Device, ce petit GPIO expander est facile a contrôler avec Arduino (voir cet example sur GitHub) et MicroPython (voir cette bibliothèque MicroPython MC Hobby).
A noter cependant qu'il n'y a pas de bit d'adresse.
Détails techniques
- GPIO 4-bits sur I2C (fréquence d'horloge de 0 Hz à 400 kHz)
- Tension d'alimentation de l'ordre de 2.3 V à 5.5 V
- I/O tolérant 5V
- Registre d'inversion de polarité (Polarity Inversion register)
- Faible courant en mode veille
- Pas de parasite à la mise sous tension
- Power-on reset interne
- 4 broches I/O pins configurée par défaut en 4 entrées avec résistance pull-up interne de 100 kΩ.
- Protection ESD protection excédent 2000 V
- fiche technique PCA9536 (pdf)
Tutoriel
- Utiliser le PCA9536 avec MicroPython (wiki MCHobby)
IC-PCA9536-SOIC8-CMS
3232100025332
- Interface : Bus
- I2C
- Interface : Logique
- égale Vcc
- Interface : Vcc (alim)
- 2V5, 3V3, 5V
- Bibliothèque
- MicroPython, Arduino
