Extension RFM69HCW 433 MHz pour Raspberry-Pi Pico

Extension RFM69HCW 433Mhz pour microcontrôler PICO

Le RFM69HCW est un module Packet Radio dont le fonctionnement est similaire à une connexion Ethernet filaire mais sur les ondes radio. L'émission de données par paquet via ondes radio permet le contrôle, l'identification, le chiffrement et les tentatives de retransmission de paquets de données. Le module RFM69 n'offre évidemment pas les performances d'une connexion Ethernet filaire, ni même du Wi-Fi mais peut répondre à de nombreux besoins où un haut débit n'est pas requis (donc pas pour la transmission de vidéo ou d'audio).

Le débit est très faible mais suffisant pour transmettre des données sur une grande distance.
Contrairement au module WiFi/Ethernet, la transmission radio par paquets n'implique pas de tâches telles que l'appairage, le scan des canaux, la gestion des connexions... le module RFM69 envoie simplement vos données par voie hertzienne.
Comparé à un module WiFi/BLE/Ethernet, un module RFM69 est facile à utiliser avec un microcontrôleur, connectez le sur un bus SPI, chargez la bibliothèque RadioHead/RFM69 (Arduino, MicroPython, CircuitPython, Raspberry,...) puis configurer les paramètres de communication et vous êtes prêt à démarrer.

Le RFM69HCW existe en deux versions : 433 MHz et 868 MHz (ce produit est en 433 MHz). Plus la fréquence est basse, plus la distance de transmission est grande et le débit faible.
Les RFM69HCW envoi des paquets radio en modulation FSK +20 dBm tout en offrant des fonctionnalités intéressantes comme le cryptage et la retransmission automatique. Les modules Elles peuvent transmettre jusqu'à 500 mètres avec un simple fil en guise d'antenne (17cm) et sans obstacle. Une portée de 1 km à 5 km est possible en utilisant des antennes directionnelles et en ajustant les réglages.

Une antenne est nécessaire au bon fonctionnement de ce produit (sans antenne, vous risquez d'endommager l'émetteur radio). L'antenne peut être un simple fil soudé dans le trou, ou vous pouvez également souder un connecteur µFl ou un connecteur SMA SMA pour brancher une antenne !

Etant donné que cette carte utilise le même module radio que les Adafruit RadioFruit il est possible de les utiliser avec les RadioFruit RFM69HCW et leur bibliothèques.

Ce produit est un module de transmission radio. Si vous ne possédez pas les compétences/licences adéquates, nous vous conseillons fortement de prendre contact avec le club Radio Amateur local. Leurs membres ont de nombreuses compétences dans les domaines radio et électronique, ils seront d'une aide précieuse pour vos projets en radio transmission.

Détails techniques

• Basé sur le module SX1231 avec interface SPI.
• +13 à +20 dBm avec une puissance d'émission pouvant atteindre 100 mW (puissance de sortie configurable par voie logicielle).
• Courant de 50mA (+13 dBm) à 150mA (+20dBm) durant les phases de transmissions, ~30mA durant les phases de réception.
• Distance : la distance d'émission dépend principalement des obstructions, de la fréquence, de l'antenne et de la puissance de sortie. Il est très facile d'atteindre 500 mètres, les distances de 1 à 5 Km sont atteignables avec ce module.
• Support d'adresse de Noeud : créer un réseau multipoint avec des adresses individuels pour les noeuds.
• Encryption : paquets de données encryptés avec AES-128
• Antenne : utiliser un simple fil de 17cm ou souder un connecteur uFL ou connecteur SMA.
• Bibliothèque: bibliothèque prête à l'emploi pour Arduino, MicroPython, CircuitPython.
• Utilise la bande de fréquence amateur (ITU "Europe" license-free ISM band).
• G0 (Gpio0) du module RFM69 est disponible sur la carte (au côté du connecteur d'antenne)

Contenu

Pour chaque commande, vous recevrez un PICO-RFM69-433-BOOT assemblé et testé. La carte est accompagnée de deux connecteurs femelle.

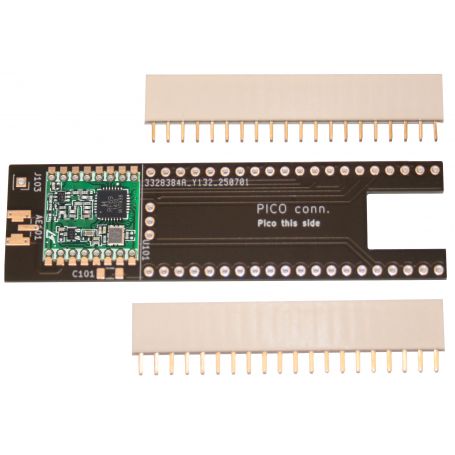

Souder les connecteurs sur la carte RFM69 avant d'y insérer votre Pico (voir image). L'opération de soudure est facile et ne devrait pas prendre plus de 5 minutes.
Le microcontrôleur n'est pas inclus mais vous en trouverez facilement sur le  webshop.
