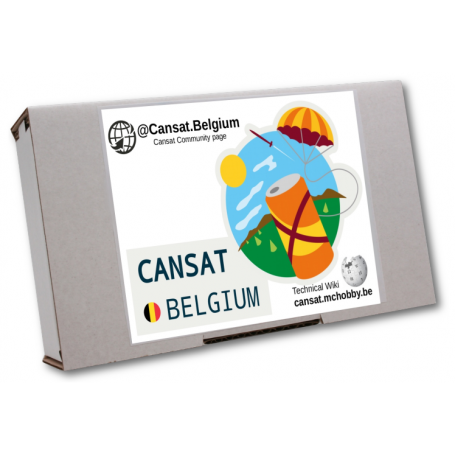

Kit CANSAT V2 avec Raspberry-Pi Pico (MicroPython)

Un kit CanSat MicroPython V2 - Raspberry-Pi Pico et programmation Python

Si vous ne connaissez pas encore le concours CanSat (réservé aux établissements scolaires), vous pouvez trouver plus d'informations sur le site officiel Cansat sur www.esa.int .

Chez MCHobby, nous sommes fan de MicroPython depuis ses débuts.
MicroPython, c'est Python sur microcontrôleur  (a ne pas confondre avec CiruitPython... un dérivé commercial de MicroPython).
MicroPython est un projet Open-Source fonctionnant sur de nombreuses plateformes dont le super-puissant Raspberry-Pi Pico. Le Pico  un microcontrôleur RP2040, c'est qu'il dispose quand même d'un double coeur).

Cette 2ième génération du kit Cansat est conçu par un passionné d'OpenSource, d'électronique, de MicroPython/python et de documentation.
Caractéristiques du kit:

• Une documentation complète: libre d'accès sur le wiki de MCHobby!
  Guide l'utilisateur pas-à-pas dans l'utilisation de son kit et dispose de tous les éléments nécessaires pour compléter sa première mission.
• Kit pré-assemblé: les éléments montés en surface sont pré-assemblés et testé.
• Configuration variée: arrangez les éléments de votre canette Cansat pour optimiser les espaces disponibles.
• Connecteur Qwiic/StemmaQT : connexion rapide et sans soudure de capteur/breakouts I2C produit par Adafruit Industries et SparkFun.
• Connecteurs Grove : plusieurs connecteurs Grove (Numérique, Analogique, UART, I2C) pour y connecter du matériel SeeedStudio, M5Stack.
• Circuit de gestion pour un accu Lipo: donc une solution complètement autonome de recharge avec production d'une tension de 3V3 @ 600mA.
• Les capteurs : nécessaires à l'accomplissement de la mission 1 (pression/température).
• Etages radio pré-assemblé : permettant l'émission et la réception de données entre la Cansat et une Base-Station (incluse dans le kit).
• Lot de cartes CanSat V2: carte de CANSAT-BASE + carte MCU basée sur Pico, une carte de prototypage (dite CANSAT-LETTUCE), une carte attache parachute (dite CANSAT-BUN).
  Voyez la documentation des différentes cartes pour plus de détails.

La conception du kit permet d'insérer des niveaux intermédiaires de cartes consolidation (CANSAT-ONION) ou cartes de prototypages (CANSAT-LETTUCE) pour les projet plus dense.

Les apports de Cansat V2:

• Une diamètre réduit à 60.1mm (contre 63.4mm) laissant plus d'espace pour les consolidation avec des impressions 3D.
• Un trou central de 6.4mm diamètre a travers toutes les cartes, idéal pour placer un axe central de 6mm ou vis M6 pour créer un élément structurel renforçant la CanSat.
• Une connectique plus facile a manipuler et plus robuste.
• Un microcontrôleur remplacable et upgradable.
• Les circuits de charge et décharge Lipo ainsi que le module radio intégrés à la base.

N'hésitez pas à consulter la page de description matérielle pour plus d'information.

Contenu

• 2x Officiel Raspberry-Pi Pico

  • Processeur RP2040 - double core @ 133 Mhz
  • 2 Mio de Flash
  • 264 Kio de RAM
  • Système de fichier en Flash
• 1x câble USB A/MicroB, 1m
• 1x breadboard demi-taille
• 1x fils pour Breadboard (Assortiment +  Extra)
• 1x fils Grove vers Mâle pour du prototypage
• 1x carte de Base pour CanSat V2
• 1x carte MCU pour Pico (l'un des deux Pico doit être soudé dessus)
• 1x carte de prototypage pour CanSat V2
• 1x carte d'attache parachute
• 1x Accu Lipo - 3.7v 1300mAh
• 1x Fil JST-SH  pour connexion rapide - 100mm - compatible Qwiic / StemmaQ
• 1x BMP280 pression barométrique, température, altitude - 3.3 & 5V
• 1x TMP36 - capteur de température analogique
• 1x Adaptateur RFM69HCW pour Pico
• 2x kit antenne 433 Mhz (pour tests rapides)
• 1x Composants divers:

  • 1 x résistance 220 Ohms
  • 1 x résistance 10 Kohms
  • 2 x LED rouge
  • 1 x LED verte
  • 3 x résistance 1 KOhms

Les entretoises entre les deux cartes NE SONT PAS INCLUSES. Vous pouvez réaliser/imprimer vos propres entretoises à la hauteur souhaitée et adaptée au besoin de votre projet.

Transmission longues distances

Les antennes incluses dans le kit permettent d'assurer une transmission optimale sur des distances relativement courtes. Elle seront idéales pour vos tests en laboratoire ou dans le jardin.
Dans le cadre d'un lancement Cansat, une attention toute particulière doit être apportée à la réalisation des antennes de la CanSat et de la Base-Station pour amener la distance de transmission entre 1 et 2 Km. Voyez la section Antenne du CanSat Wiki de MCHobby.
