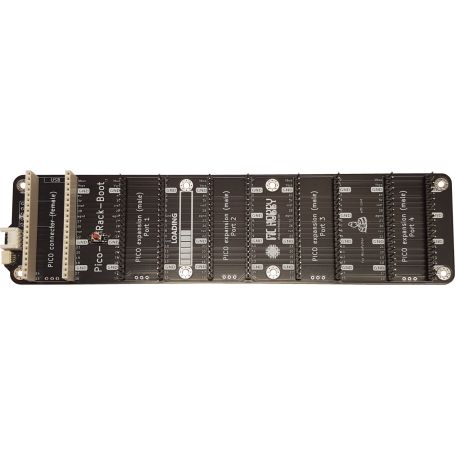

Pico Rack - support pour 4 extensions
Support pour multiple extensions Raspberry-Pi Pico
- Pour 4 extensions
- 1x Qwiic/StemmaQT
- 1x Grove I2C
- 1x Reset
- 1x Optionnal 3V3 regulator
Les paiements sont sécurisés par LyraCollect, une société de collecte de paiements française
Il est possible de se faire livrer chez soi, en point relais ou retirer sur rendez-vous chez MCHobby
Nous préparons, emballons et expédions vos commandes avec un grand respect et un grand soin.
Rack d'extension 4 ports pour Raspberry-Pi Pico
Cette carte un peu bizarre est une variante du Pico-Rack2-Boot qui a pour vocation de permettre l'ajout de plus d'une carte d'extension sur votre Raspberry-Pi Pico... avec quelques améliorations.
En effet, votre Pico est équipé d'un connecteur mâle tandis que les différentes extensions disposent d'un connecteur femelle. Difficile d'ajouter plus d'une carte sur votre Pico.
Ce produit est compatible avec tous les fabricants d'extension Pico respectant le brochage du Pico.
Le Pico Rack agit un peu comme un backplane informatique permettant d'insérer plusieurs cartes d'extension sur la carte mère (votre Pico).
Ce produit permet l'ajout de QUATRE cartes d'extensions sur votre MicroControleur Pico, Pico-W, Pico-2, Pico-2-W.
Le démonstrateur ci-dessous est une version avec 2 ports d'extensions.
La carte offre des fonctionnalité complémentaires comme:
- Répliqua du bus I2C(1) sur le connecteur Qwiic/Stemma & un connecteur Grove.
- Un bouton Reset accessible.
- Broches documentées sur la sérigraphie.
- Un connecteur pour régulateur 3V3 1A optionnel (Pololu 2830).
- Trou de ⌀ 3mm pour fixation ou placement de pied de caoutchouc.
Le fonctionnement est simple, placez votre Pico en respectant l'orientation du connecteur USB.
Placez ensuite vos extensions Pico sur les connecteurs mâles, carte orientée vars le bas... toujours en respectant l'orientation par rapport au port USB.
Contenu
Pour chaque commande, vous recevrez une carte Pico-Rack4-Boot avec 4 ports d'extension.
La carte est livrée totalement assemblée.
Le pico et extension ne sont pas inclus.
